Réparation d'un interface CASIO FA-6

[ledudu]

J'ai récupéré un interface FA-6 qui ne fonctionnait pas.

Après ouverture, une carte était abimée dans un coin (oxydation ou un truc du genre).
J'ai gratté les pistes endommagées (ici en rouge):


L'appareil s'est remis à fonctionner mais le LED (carré jaune) ne s'allumait pas .
Il était soudé à la partie abimée de la carte.
Est-ce à cause du led défaillant que la carte s'est abimée ou le contraire ?

J'en ai commandé un sur eBay mais ni la taille (trop petit) ni la tension (2 V au lieu de 5V8 sur la carte) ne correspondaient.
J'ai ajouté une résistance (en bleu ci-dessus et en rouge ci-dessous) sur la carte pour adapter le circuit à la tension requise au led.

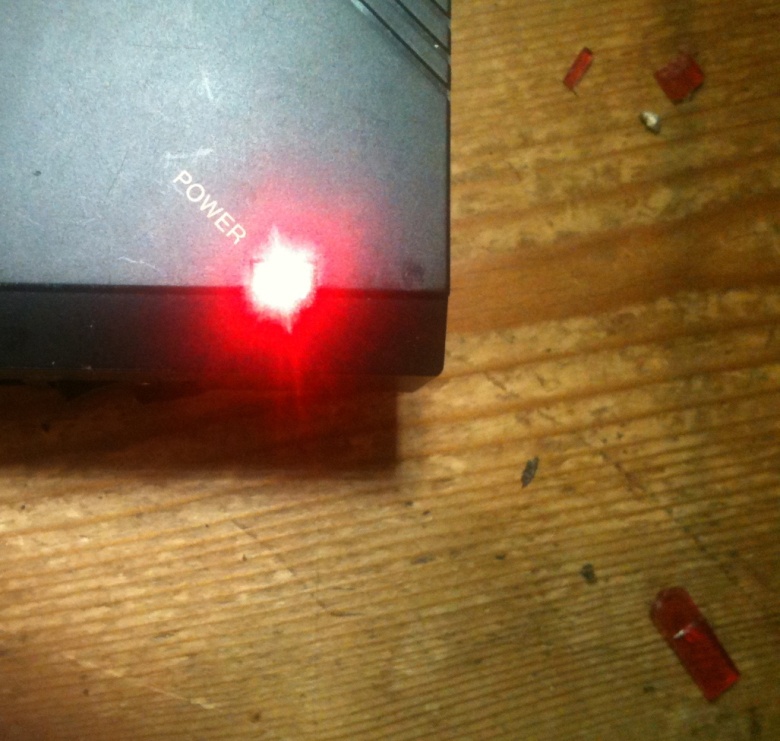

Pour la taille, je l'ai inséré dans son logement j'ai récupéré un bout de plastique transparent sur un criterium pour obturer le trou du mieux possible.


Chouette, ça m'en fait deux.
