Canon X-7 avec boite de mémoire à 128 kO

Marcus von Cube · Message par **Marcus von Cube** » 19 févr. 2009 22:42

http://cgi.ebay.de/ws/eBayISAPI.dll?Vie ... 0341852367

Je n'ai trouvé aucune information sur cette boite, qui etait une bonne surprise. Le vendeur n'a parlé que de la machine.

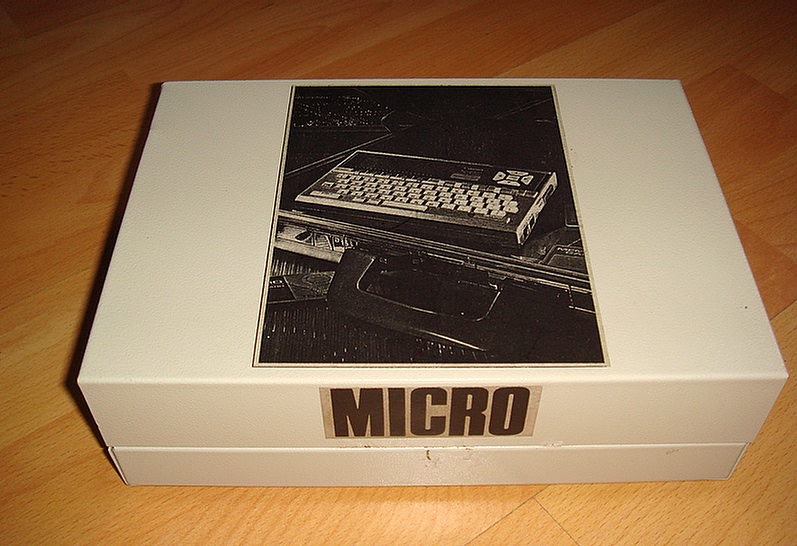

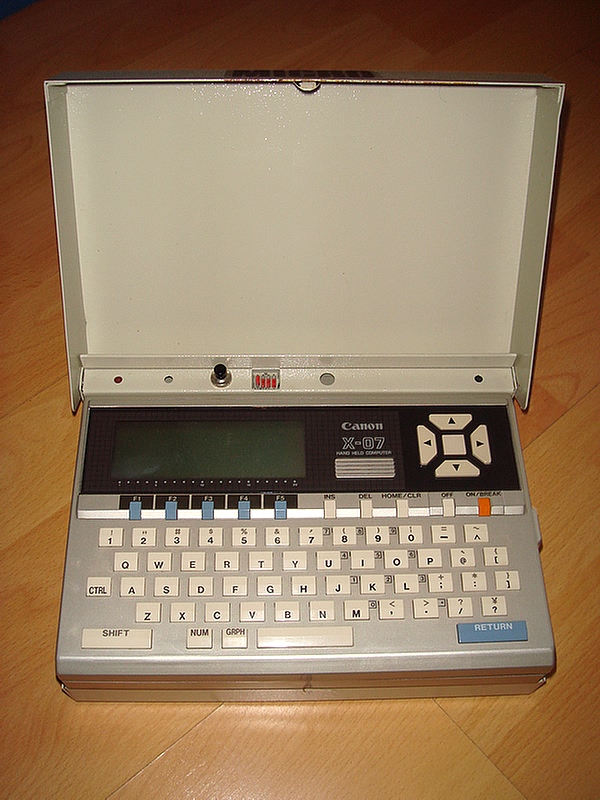

Il s'agit d'un extension memoire à 128 kO. J'ai pas complètement compris comment marche le commutateur DIP et la touche noire à coté. La réaction d'appareil dépends de l'existence d'un carte mémoire. Il est facile de l'effacer avec une mauvaise configuration du mémoire.

J'ai remplacé la pile interne (sauvegarde de mémoire, Lithium 3.5V) et enlevé le couvercle. La carte est equipée avec 16 puces à 8 kO, stocké à quatre. Le fabricateur est ERIE, inscrit sur la carte.

Personne ne sait plus que moi?

pir2 · Message par **pir2** » 19 févr. 2009 22:59

Bravo, très propre comme extension, en tous cas.

Mais pas d'infos complémentaires à te donner, désolé

kweeky · Message par **kweeky** » 19 févr. 2009 23:10

Salut

Félicitations Marcus, tu vas pouvoir intégrer le X07 à ton tableau !

Je ne connais pas cette extension mémoire, mais je suppose que les switchs servent à sélectionner une page mémoire (le µP ne pouvant adresser que 64Ko simultanément).

Moi j'ai une extension 32Ko : Lien.

@+

Jamel · Message par **Jamel** » 20 févr. 2009 04:35

Belle prise !

Message par **Pocket** » 20 févr. 2009 10:26

Salut,

Marcus von Cube a écrit :Il s'agit d'un extension memoire à 128 kO. J'ai pas complètement compris comment marche le commutateur DIP et la touche noire à coté.

Il est fort probable que les switchs permettent de sélectionner une banque mémoire (le X-07 ne peut gérer que 40Ko max en interne), à moins que toute cette mémoire soit vue comme une carte mémoire genre XM-101 (pour y mettre des fichiers).
Pour la touche noire, peut être sert elle à rendre effectif la nouvelle banque mémoire définie par les DIP switches (un latch)

Marcus von Cube a écrit :La réaction d'appareil dépends de l'existence d'un carte mémoire. Il est facile de l'effacer avec une mauvaise configuration du mémoire.

Je pense qu'une carte mémoire risque d'être incompatible avec ce boitier, et d'en perturber le fonctionnement (pour cause de plage d'adressage commune)

Marcus von Cube a écrit :J'ai remplacé la pile interne (sauvegarde de mémoire, Lithium 3.5V) et enlevé le couvercle. La carte est equipée avec 16 puces à 8 kO, stocké à quatre. Le fabricateur est ERIE, inscrit sur la carte.

ERIE etait une société française qui fabriquait des extensions pour X-07 notamment. Il y a peut être des pub dans les revues l'OP ou LIST
http://www.abandonware-magazines.org/af ... php?mag=15

A+

Marcus von Cube · Message par **Marcus von Cube** » 22 févr. 2009 13:08

Après j'ai augmenté la mémoire de la unité central avec une puce à 8 kO, la fonction des commutateurs a changé, assez pour perdre la disque RAM plusieurs fois.

Pour le moment je laisse l'extension dans le tiroir.

J'aimerai bien mettre le BASIC du Canon dans mon tableau de comparaison mais j'ai pas trouvé le manuel de référence du BASIC en ligne. Dans ce cite on trouve beaucoup mais pas tous ce qu'on veut. Personne ne veut me aider? Pas de problème si il est écrit en Français.

jvernet · Message par **jvernet** » 22 févr. 2009 13:35

Marcus von Cube a écrit : J'aimerai bien mettre le BASIC du Canon dans mon tableau de comparaison mais j'ai pas trouvé le manuel de référence du BASIC en ligne. Dans ce cite on trouve beaucoup mais pas tous ce qu'on veut. Personne ne veut me aider? Pas de problème si il est écrit en Français.

Sympa et bien faite, l'extension. j'en ai une beaucoup plus artisanale, de 32k.
Il faut enlever soit la carte XM101, soit la puce de 8k pour pouvoir l'utiliser, et on a alors 39k disponibles.

Le BASIC du X07 est un classique BASIC Microsoft. Il doit y avoir les docs en français scannées quelque part.

Woodstock · Message par **Woodstock** » 22 févr. 2009 14:41

Marcus von Cube a écrit :J'aimerai bien mettre le BASIC du Canon dans mon tableau de comparaison mais j'ai pas trouvé le manuel de référence du BASIC en ligne.

Voici les quatre documents livrés d'origine avec chaque X-07, en PDF (il suffit de cliquer sur "manuels à télécharger", puis sur "Manuel" pour les retrouver) :
http://collection.sasfepu.free.fr/collection/index.html
Content d'avoir rendu service !

Marcus von Cube · Message par **Marcus von Cube** » 22 févr. 2009 15:07

Woodstock a écrit :Voici les quatre documents livrés d'origine avec chaque X-07, en PDF (il suffit de cliquer sur "manuels à télécharger", puis sur "Manuel" pour les retrouver) :
http://collection.sasfepu.free.fr/collection/index.html
Content d'avoir rendu service !

Merci!

Marcus von Cube · Message par **Marcus von Cube** » 22 févr. 2009 15:27

J'ai commandé une câble USB/TTL (FTDI) pour faire une connexion sérielle entre mon Mac et le Canon (la câble est à arriver.)

Trouve-t-on des connecteurs en zigzag quelque-part?

Message par **Pocket** » 22 févr. 2009 18:40

Bonjour,

Marcus von Cube a écrit :Trouve-t-on des connecteurs en zigzag quelque-part?

Un connecteur DB9, ça marche aussi

charognard · Message par **charognard** » 22 févr. 2009 19:30

il faut un cable null modem
attention cependant l'interface serie du canon n'est pas à la norme RS232 il faut un convertisseur spécifique

Woodstock · Message par **Woodstock** » 22 févr. 2009 22:17

En effet, la sortie RS-232 se fait à niveaux TTL, soit 5 volts, alors que la plupart des périphériques RS-232 envoient du 12 volts minimum... aïe aïe les CMOS !

Pour en savoir plus, Silicium n'est pas qu'un forum :
solution Canon :http://www.silicium.org/calc/x07/rs232.htm
et à défaut :http://www.silicium.org/calc/x07/serial.htm. Bon courage !

Marcus von Cube · Message par **Marcus von Cube** » 22 févr. 2009 23:15

Pocket a écrit :Un connecteur DB9, ça marche aussi

Non, ça marche pas, si on ne le modifie pas. J'ai coupé la plupart des pins et j'ai arrangé les autres pour les faire compatible. La distance entre les contacts n'est pas pareille entre la prise du Canon et le connecteur DB9.

J'ai deja lu les liens sur ce site.

Woodstock a écrit :En effet, la sortie RS-232 se fait à niveaux TTL, soit 5 volts, alors que la plupart des périphériques RS-232 envoient du 12 volts minimum... aïe aïe les CMOS !

charognard a écrit :il faut un cable null modem
attention cependant l'interface serie du canon n'est pas à la norme RS232 il faut un convertisseur spécifique

C'est pour ça que j'ai achté la câble du FTDI: Un convertisseur USB/seriel à 5 Volts: http://www.ftdichip.com/Products/Evalua ... L-232R.htm

Je vais faire des photos...

Message par **Pocket** » 23 févr. 2009 11:13

Bonjour,

Marcus von Cube a écrit :Non, ça marche pas, si on ne le modifie pas. J'ai coupé la plupart des pins et j'ai arrangé les autres pour les faire compatible. La distance entre les contacts n'est pas pareille entre la prise du Canon et le connecteur DB9.

Bizarre, j'ai essayé, et mécaniquement, ça marche chez moi (mais je n'ai pas vérifié électriquement).
On parle bien de la prise série sur le coté du X-07 ?

A+
