Casio PB-120 : écran à changer éventuellement et futurement.

[rogeroge]

Salutations
Quelques pixels manquent à cet écran de Casio PB-120.
De plus le fond de l'écran semble avoir bronzé ...
J'ai ouvert la machine pris cette photo et tout remis en place pour la photo suivante où la flèche rouge présente les pixels manquants et la zone qui a bronzé (peut-être au soleil ?).





Vu la finesse des soudures et l'outillage dont je dispose (marteau, enclume, poste de soudage à l'arc ...),
j'hésite à me lancer dans le changement d'écran avec une autre machine casio en ma possession (PB-100 ou PB-410).
Qui possède une expérience dans ce domaine de réparation ou donnerait des conseils pour la suite à envisager ? Je n'ai pas trouvé de réponse sur le site (c'est vrai, je n'ai pas cherché longtemps ...)
Ceci dit, il fonctionne mais c'est comme si on conduisait une voiture avec de la sauce moutarde sur le pare-brise sans les essuies glaces .

[Woodstock]

Malheureusement, il va y avoir un problème : non pas de soudure, mais d'afficheur !

En fait, c'est ta seconde photo, et plus précisément le curieux indicateur "BZ" (pour BuZzer, je suppose) à gauche de l'indicateur "WRT" qui m'a mis la puce à l'oreille. Après me l'être grattée (l'oreille), je l'ai donc étudiée de plus près (la photo) pour constater une seconde particularité : l'affichage du nombre de pas sur 5 chiffres (on voit bien la présence de deux segments pouvant afficher un "1" avant les quatre chiffres "3504"). Je ne me rappelais pas de ces particularités sur ce genre de Casio...

Vérification faite sur mon troupeau : mes Casio PB-100, PB-110, FX-700P, FX-720PF et FX-802P, Tandy PC-4B et Olympia OP-544 n'ont pas cet indicateur "BZ". Et de même, les PB-100, FX-700P, FX-802P et l'OP-544 n'ont pas assez de segments pour afficher plus de 1999 pas, tandis que les PB-110, FX-720PF et le PC-4B ne pourraient pas aller au-delà de 3999 pour la même raison.

Autrement dit, je pense que changer un afficheur de PB-120 nécessite absolument un afficheur de PB-120. Autant trouver un autre PB-120 complet et intact, plutôt que de se compliquer à essayer une telle manip' ! Quant à essayer d'y connecter un afficheur "incomplet" (de PB-100 par exemple), va savoir si ça marchera ou pas : ça dépendra en fait de la répartition des contacts : hasardeux !

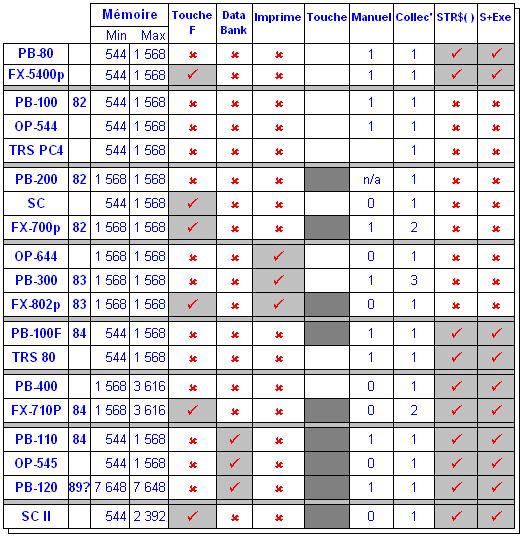

Ceci dit, je n'ai vérifié que sur les sept machines de ce genre de ma propre collection... Avec son échantillonnage complet de Casio à afficheur 12 caractères, Ledudu pourrait peut-être trouver un autre modèle ayant le même afficheur (PB-400 peut-être ?), mais je crains que ce soit de toute façon un modèle encore plus rare (et donc difficile à trouver) qu'un PB-120... Sorry !

Nota : quant à l'évolution de la couleur de fond de l'afficheur, j'ai moi aussi diverses variations autour du gris-vert jaunâtre sur mon troupeau de Casio, mais rien d'aussi prononcé que dans ton cas. Enfin pour l'instant... Après l'huile noire, la maladie décolorative ?

[rogeroge]

Merci Woodstock pour ton message !
Je n'ai pas réfléchis aux caractéristiques de l'afficheur en me limitant aux formes géométriques seules.
Tu m'as évité le risque de créer deux épaves au pire.
Je tenterai la chirurgie lorsque je trouverai un autre PB-120 au meilleur prix, en mauvais état cosmétique mais muni d'un bon afficheur. Et là, point question de soudures, j'échangerai les platines électroniques.

[ledudu]

Salut
Je ne retrouve l'afficheur du PB-120 que sur le PB-220 (et sa série de PDXXX + PB-240).

Le voici :


L'afficheur est commun alors que les machines n'ont pas exactement les mêmes fonctions :
Le M correspond aux fonctions mémoires MC MR et M+ du PB-220 absentes sur le PB-120.
Si le PB-120 a bien une fonction BEEP, je ne vois pas le mode BUZZER sur cette machine
(comme sur les portables quand les touches font click). Ce mode existe sur le PB-220.

Enfin, je ne vois pas à quoi sert le chiffre des milliers du compteur.
J'ai fait des tests avec la fonction data bank mais une DATA prend deux octets, on ne peut pas dépasser 4848 au compteur.

Woodstock a choisi d'évoquer la seule machine de la série que je ne possède pas, le PB-400, il aurait pu choisir le FX-710p
qui en est sa version scientifique tout aussi rare mais je le soupçonne d'avoir fait exprès !
Et non le FX-710p (et donc le pb-400) n'ont pas cet afficheur.

Casio a-t-il sorti un modèle 12 caractères proposant plus de 10000 octets ? Je n'en connais pas.




Peut-être existe-t-il une extension mémoire qui le permette ? Je n'en vois pas.

Un projet qui n'a jamais vu le jour ?


Roger, mon PB-120 est en excellent état comestique de même que l'écran mais il délire, impossible de faire même un calcul. Si tu le veux, pour tenter de récupérer l'écran, il est à toi.
Ne compte pas récupérer la carte mère.

[Woodstock]

Salut
Je ne retrouve l'afficheur du PB-120 que sur le PB-220 (et sa série de PDXXX + PB-240).

Je savais bien que tu trouverais
Mais comme prévu, ça court pas les rues, les PB-220 (en tous cas à prix décent !)

Woodstock a choisi d'évoquer la seule machine de la série que je ne possède pas, le PB-400, il aurait pu choisir le FX-710p
qui en est sa version scientifique tout aussi rare mais je le soupçonne d'avoir fait exprès !
Et non le FX-710p (et donc le pb-400) n'ont pas cet afficheur.

Non, je n'ai pas fait exprès, j'ai juste évoqué un modèle que je ne connaissais pas de près Et je n'ai même pas pensé à la série "verticale" de la grande famille PB-100.

Casio a-t-il sorti un modèle 12 caractères proposant plus de 10000 octets ? Je n'en connais pas.
Peut-être existe-t-il une extension mémoire qui le permette ? Je n'en vois pas.
Un projet qui n'a jamais vu le jour ?

Ou plus simplement, après avoir changé plusieurs fois leur conception de l'afficheur 12 caractères (1999 pas puis 3999 pas puis 19999 pas, indicateurs BZ et MEMO, etc...), ont-ils décidé de voir large cette fois-ci pour éviter de le redessiner encore la fois suivante ?

[ledudu]

Non, je n'ai pas fait exprès, ...

Je sais, je sais....

[jxano]

Roger, mon PB-120 est en excellent état comestique de même que l'écran mais il délire, impossible de faire même un calcul. Si tu le veux, pour tenter de récupérer l'écran, il est à toi.
Ne compte pas récupérer la carte mère.

Roger, Ledudu m'a devancé, j'étais prêt à te faire la même proposition. Mais le mien « fonctionne » mieux que celui de Ledudu : on peut calculer avec, définir la totalité de la mémoire en DEFM (et avoir une variable A(955) !), mais impossible d'y entrer la moindre ligne de programme.

En plus, comme tu étais sur le point de « sacrifier » un PB-410, comme je ne l'ai pas, j'aurais volontiers fait un échange !

Reste sur la transaction avec Ledudu : la carte-mère du sien est HS et il te le donne !

[ledudu]

De manière générale, les PB-120 semblent être une très mauvaise série.
Je n'ai que des exemples de machines défecteuses et la tienne Roger semble être celle qui marche le mieux...

[rogeroge]

Roger, Ledudu m'a devancé, j'étais prêt à te faire la même proposition. Mais le mien « fonctionne » mieux que celui de Ledudu : on peut calculer avec, définir la totalité de la mémoire en DEFM (et avoir une variable A(955) !), mais impossible d'y entrer la moindre ligne de programme.

En plus, comme tu étais sur le point de « sacrifier » un PB-410, comme je ne l'ai pas, j'aurais volontiers fait un échange !

Reste sur la transaction avec Ledudu : la carte-mère du sien est HS et il te le donne !

En fait, ce Casio PB-410 ne m'intéresse plus.
Je te le présente ci-dessous pour juger de son état cosmétique.
Sa patine montre qu'il a trimé et qu'il a été trimbalé en vrac dans un sac et sans son étui.
Il fonctionne et c'est l'essentiel. Ce qui ressemble à de la crasse, c'est de l'usure et mon prédécesseur ne l'a pas ménagé car il comporte aussi quelques coups.




T'intéresse-t-il ? Pour ma part, il n'a plus d'utilité.
Il serait livré tel quel avec une mémoire RC-2 et avec une doc anglaise (OWNER'S MANUAL)

[rogeroge]

Salut

Roger, mon PB-120 est en excellent état comestique de même que l'écran mais il délire, impossible de faire même un calcul. Si tu le veux, pour tenter de récupérer l'écran, il est à toi.
Ne compte pas récupérer la carte mère.

Bonsoir Olivier.
Je veux bien tenter la récupération de l'écran ...
Et réaliser un diaporama en cas de réussite et même ............................ d'échec !

[ledudu]

Je propose de stocker cette machine jusqu'à une prochaine rencontre...
A moins que tu la veuilles rapidement, Roger ?
a+

[rogeroge]

Ledudu, rien ne presse, d'autant plus que ma machine tourne encore.
De plus les fêtes approchent et je n'aurai pas le temps de réparer avec les joies de la famille retrouvée.
Je patienterai jusqu'à une prochaine rencontre où d'autres centres d'intérêts se présenteront aussi d'ici là.
A plus.
Edit 1 : Correction fautes

[ledudu]

En attendant, je vais essayer d'en retrouver une autre mais elles sont rares.

temasek168 en vend régulièrement des neuves en boite mais la mienne vient de chez lui.
Elle déraillait dès le début et il m'avait bien fait comprendre qu'il n'y était pour rien et que je pouvais aller passer une soirée avec son cousin grec qui se ferait une joie de me faire goûter aux joies de l'amour entre hommes.

a+

[rogeroge]

Temasek de IB m'a vendu cette machine.
La boîte donnait des précision en langue française et la mémoire du PB-120 relativement importante pour bon nombre d'applications. Le prix ne posait pas de problème spéculatif. Vu l'intérêt, j'ai acheté en immédiat.
Mais je ne me suis rendu compte de la dépixélisation qu'avec le temps. Je passe sur le fond bronzé de l'écran.
L'affaire étant soldée, je n'ai pas contesté. Mais maintenant je connais la réponse.

[Woodstock]

De manière générale, les PB-120 semblent être une très mauvaise série.

Evidemment : ce sont des Casio !

(désolé, ai pas pu m'empêcher... j'ai dû être mordu par un Charo-garou !)

Et puis ça faisait longtemps...

Tu me diras, à 5:45 du mat', ça pouvait pas voler bien haut !
