Sharp PC-1500A muet : tentative de réparation

[ledudu]

J'ai un beau 1500A. Il ne s'allume pas.
J'ai ouvert, dedans c'est propre, pas de corrosion, pas de liquide coulé.
J'ai testé la tension sur la carte (aux niveaux des deux fils qui viennent du compartiment à piles) 5,7V Y'a du jus.
La carte écran clavier est alimentée par endroit.

- C'est quoi le point faible de ces machines ?
- Y'a une procédure de démarrage d'urgence ?
- un beep à tester ?

[zork750]

Ledudu,

essaye un all reset, pour ce faire tu met un trombone ou autre objet pointu dans le reset au dos et tu appuis en même temps sur on.

cela devrait marcher, non?

[ledudu]

Salut
Malheureusement, j'avais un vague souvenir de cette manip et elle ne marche pas.

[zork750]

sur le mode d'emploi il précise qu'il faut faire cette manip pendant 15 secondes au moins, sinon, je ne vois pas, désolé..........

[ledudu]

Salut
Toujours pas
C'est rare d'avoir dans les mains une machine en aussi bon état qui ne s'allume pas...
Capricieuse ?

[jxano]

Salut, Ledudu,

Il faut relâcher reset avant la touche ON, théoriquement.

Capricieux, peut-être, j'ai pourtant deux PC-1500, ils fonctionnent en apparence, mais je n'ai jamais réussi à programmer avec (impossible d'entrer des lignes de code).

[ledudu]

Salut jxano

Il faut relâcher reset avant la touche ON, théoriquement.

Pareil...

[gege]

Tu peux taper BEEP en aveugle si l'afficheur est en panne, mais ça semble plus grave que ça...
G.E.

[Vilain Barbu]

Tu peux taper BEEP en aveugle si l'afficheur est en panne, mais ça semble plus grave que ça...
G.E.

Petite précision : il faut taper BEEP n où n = nombre de bips émis.
BEEP tout court -> ERROR 1...et pas de beep !

[ledudu]

Petite précision : il faut taper BEEP n où n = nombre de bips émis.

Pareil

[Alexandre]

t'as mis les piles dans le bon sens?

[jxano]

Le jus passe dans la carte-mère ; les piles sont bien orientées, à priori.

[ledudu]

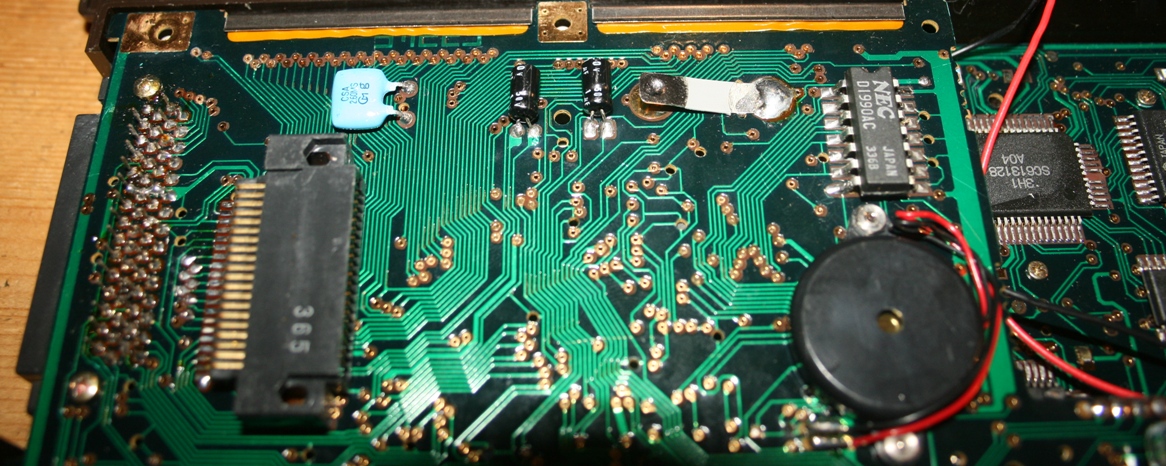

Bon je n'ai pas grand chose à perdre, j'ai récouvert la bestiole :

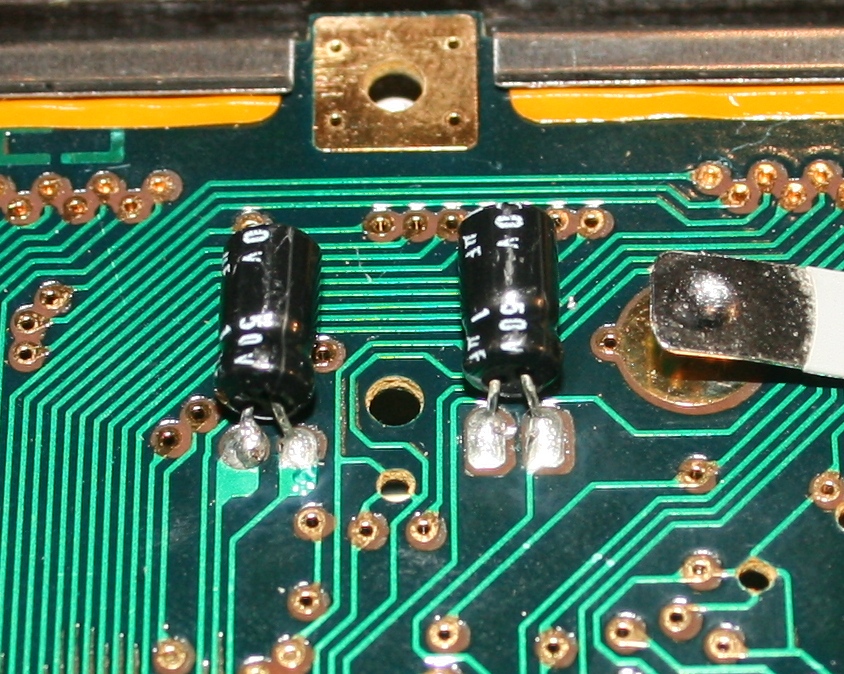

Allons tester les deux condensateurs 50v-1microF


Le premier à gauche donne dans les 800, le second ne donne rien. C'est normal ?
Mon appareil n'est pas légendé, j'imagine que c'est 800nanoF=0.8microF.
Bon allez, j'enlève celui de droite. Restera à passer au magasin d'électronique...

Je remonte tout et par curiosité je reteste le biniou.
Après la procédure de reset, tous les indicateurs sont allumés et presque ( ) tous les pixels des digits.
C'est plus que j'en ai jamais eu...
La machine ne répond pas et il faut enlever les piles pour l'éteindre.

Suite demain soir avec le remontage du condo et la fin de l'histoire...

[gege]

Peut-être que le circuit est fermé ailleurs?
C'est le moment de tenter l'overclocking !
Mais on dirait plutôt des condensateurs de filtrage.
G.E.

[jmplinux]

Alors, ce 1500 fonctionne-t-il ?

A la lecture de ce post, mes souvenirs reviennent. Il y a un petit potentiomètre qui permet de régler le contraste de l'affichage, le 2 capas font partie du circuit oscillant qui pilote le rapport cyclique du LCD. J'avais changé ces capas sur une machine sans succès pour ensuite m'apercevoir que le potard était encrassé. Ceci pour l'affichage seul bien-sûr.
Ensuite, il faut regarder à l'oscilloscope si un trafic est présent sur le bus des RAM par exemple, sinon il y a un composant défectueux et le CPU se met en mode "halt"...
Je ne fais pas beaucoup avancer les chose, mais sait on jamais
