Texas et Enterprise et Ohio ! + photos !

bobinfo · Message par **bobinfo** » 20 mai 2008 18:34

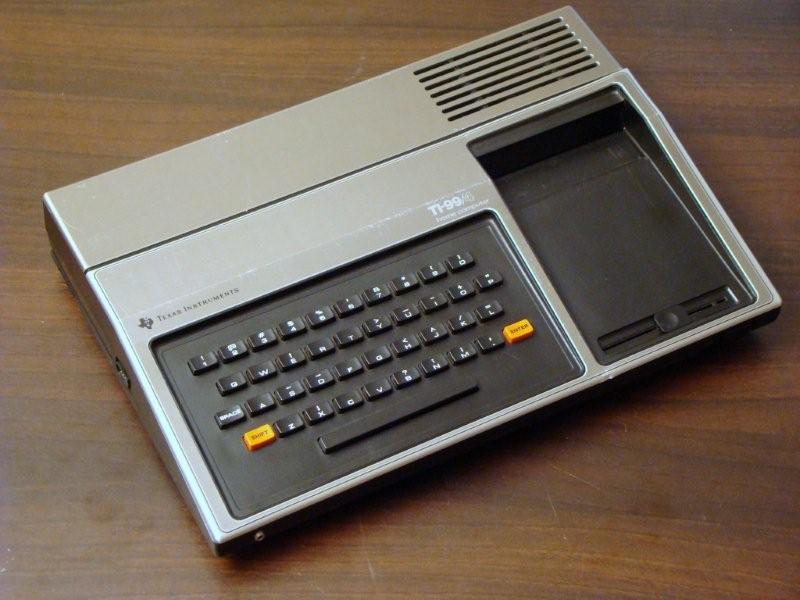

Du texas oui ... mais du TI99/4

Merci fabrice de lire mon post....(facile)
J'ai lu qu'il existait deux versions du TI99/4 coté alimentation
peut etre peux tu m'aider a ce sujet ?

mirage4 · Message par **mirage4** » 20 mai 2008 19:35

wow!

mandrake · Message par **mandrake** » 20 mai 2008 19:58

Le Texas qu'il me manque ! il ne viens pas de la bay en tous cas !
il me semble que l'alimentation est la même en tous cas au niveau voltage, voir sur le site du Maitre TI.
Pour le TI-99/4
http://pagesperso-orange.fr/fabrice.mon ... 994pow.htm
Pour le TI-99/4A
http://pagesperso-orange.fr/fabrice.mon ... 99alim.htm
renseignement aussi sur les alimentations ici :
http://www.mainbyte.com/ti99/hardware/power_supply.html

PS : hummmm tu le gardes je suppose

humeur · Message par **humeur** » 20 mai 2008 21:15

ce modele n'utilise pas une alimentation standard
de toute facon tu ne pourras pas les utilisées une broche sur les 4 de l' alim est plus grosse.

dans ce modele l'ampli audio prend la place de l' alimentation

trouver l'alim seul ne seras pas facile.

question est ce une version ntsc ou europeenne ???

humeur · Message par **humeur** » 20 mai 2008 21:16

mandrake a écrit :Le Texas qu'il me manque ! il ne viens pas de la bay en tous cas !

PS : hummmm tu le gardes je suppose

si allemagne on me le confirmera !!

bobinfo · Message par **bobinfo** » 20 mai 2008 21:32

merci a tous,

mandrake tu as raison, apparement l'alim reste la mm
d'après le site de fabrice
1 +5V , 2 +12V , 3 -5V, 4 masse

apparement je peux brancher une alim pc sur le connecteur après l'alim ?
The power supply is a very standard setup, and could be replaced by any standard PC power supply.

The DC voltages out are:
Pin 1 = -5 volt
Pin 2 = +12 volt
Pin 3 = GND
Pin 4 = +5 volt.

coté version euro ou ntsc je penche plus pour euro ... il provient de suisse.
mais comment puis je le verifier ?
ils n'etaient pas tous en ntsc meme en zone euro puisque vendu avec l'ecran ?

humeur · Message par **humeur** » 20 mai 2008 21:46

bobinfo a écrit :merci a tous,

mandrake tu as raison, apparement l'alim reste la mm
d'après le site de fabrice
1 +5V , 2 +12V , 3 -5V, 4 masse

coté version euro ou ntsc je penche plus pour euro ... il provient de suisse.
mais comment puis je le verifier ?
ils n'etaient pas tous en ntsc meme en zone euro puisque vendu avec l'ecran ?

non non et renon ce n'est pas la même Alim
les texas us et europeen leur alimentation n'est qu'un transfo l'alimentation est interne au ti 99/4 sans ampli et ti 99/4a le ti 99/4 avec l'ampli lui son alimentation est externe, Fabrice n'est pas la seule personne a connaitre le materiel Texas.

simple la prise video combien de broche ou plus simple la prise din a t'elle une broche centrale

jl

bobinfo · Message par **bobinfo** » 20 mai 2008 21:56

humeur a écrit : non non et renon ce n'est pas la même Alim
les texas us et europeen leur alimentation n'est qu'un transfo l'alimentation est interne au ti 99/4 sans ampli et ti 99/4a le ti 99/4 avec l'ampli lui son alimentation est externe, Fabrice n'est pas la seule personne a connaitre le materiel Texas.

simple la prise video combien de broche ou plus simple la prise din a t'elle une broche centrale

jl

merci humeur pour ces précisions.. j'étais pas fou.. il a y bien plusieurs modèles d'alim pour le TI99/4.
Reste à savoir si je peux alimenter directement la cm avec une alim pc ?
coté vidéo > la prise din a une broche centrale.

humeur · Message par **humeur** » 20 mai 2008 22:24

bobinfo a écrit :
humeur a écrit : non non et renon ce n'est pas la même Alim
les texas us et europeen leur alimentation n'est qu'un transfo l'alimentation est interne au ti 99/4 sans ampli et ti 99/4a le ti 99/4 avec l'ampli lui son alimentation est externe, Fabrice n'est pas la seule personne a connaitre le materiel Texas.

simple la prise video combien de broche ou plus simple la prise din a t'elle une broche centrale

jl
merci humeur pour ces précisions.. j'étais pas fou.. il a y bien plusieurs modèles d'alim pour le TI99/4.
Reste à savoir si je peux alimenter directement la cm avec une alim pc ?
coté vidéo > la prise din a une broche centrale.

pour la video tu utiliseras l'interface peritel francaise et c'est bon.

pour l' alimentation il faudras que tu recherche les tensions directement sur la carte mere du ti99/4 ou sur l' ampli j'ai oublier depuis le demontage du mien tension effectivement +12, +5, -5 et gnd
l'alim celle que tu recherche c'est celle ci te pas facile as trouver car beaucoup de personne pense que les alimenations pour le ti 99/4 et 4a etait les memes non dans le cas de ce modele

jl

bobinfo · Message par **bobinfo** » 20 mai 2008 22:39

connais tu la ref exacte de l'alim ?

mandrake · Message par **mandrake** » 20 mai 2008 23:48

En effet Humeur à raison les voltages sont différents entre les deux transformateurs, le changement viens aussi de la platine d'alimentation sur le 4A et la deuxième série du 4 (ton modèle est de la première série donc avec carte amplificateur de sons).
TI99/4 (platine d'alimentation incorporé au transformateur externe)
+5V 1.6A
+12 05A
-5 0.15A

TI99/4A
16V / 1,6A
8V / 0,15A
puis distribué par la platine d'alimentation incorporé dans le Texas
+5V 1.6A
+12 05A
-5 0.15A

et en adaptant le couple transformateur & platine d'alimentation venant d'un TI-99/4A normalement on à le bon voltage non ?
(normalement j'ai les deux en râbe)

Tu confirmes Humeur ?

gege · Message par **gege** » 21 mai 2008 01:09

wow!

+1

G.E.

kweeky · Message par **kweeky** » 21 mai 2008 10:04

mirage4 a écrit :wow!

+2

Nico · Message par **Nico** » 21 mai 2008 10:13

Oh oh, très joli !

humeur · Message par **humeur** » 21 mai 2008 12:31

pour l'alim la ref est la suivante

ac 9900/n

sortie +5,+12, -5

photo documentation texas sur le brochage de ton ti99/4

nota je ne fait pas toujours confiance au doc et j'aime bien verifier en demontant quand c'est facile a faire comme le ti
